超聲波旋轉式振動用于布料縫合和切割,是國際上最新開發的技術成果。我公司密切跟蹤國外的最新科研成果,在國内率先開發超聲波無縫縫紉機芯。這是超聲波無縫縫紉機(也叫超聲波徑向縫紉機)的核心部件。它徹底解決了原超聲波縱向振動技術存在的固有問題,即超聲波焊頭的運動方向與布料的運動方向不一緻,不同步。超聲波布料縫合的精度有了極大的提高,從而使超聲波技術廣泛地應用于服裝縫合領域成爲可能。超聲波無縫縫紉具有焊接速度快、強度高、焊縫漂亮、密封性好、能耗低、操作簡單的特點,是縫紉機的發展方向。
典型産品主要技術指标(特殊要求可以定制):
超聲波頻率
|
35kHz
|
35 kHz
|
最大功率
|
600W
|
400W
|
旋轉焊頭寬度
|
12mm
|
7mm
|
功率調節方式
|
分檔調節或連續調節
|
焊頭表面硬度
|
大于HRC56
|
實時顯示
|
工作頻率和工作電流
|
同步輪規格
|
46XL梯形齒,寬度16mm
|
配套同步帶
|
長度不超過730mm,寬度12mm
|
允許最高轉速
|
100轉/分
|
安裝螺栓
|
M8, 4支
|
超聲波無縫縫紉機的應用領域非常廣,幾乎所有熱塑性(即加熱後會軟化)的布料都可應用。而且相對于普通的針線縫合,超聲波縫合不用針和線,縫合強度高,密封性好。很有可能,會在很大的程度上,替代普通的縫紉機。
我們願與整機廠商一起,爲提高我國的縫紉機工業水平做出我們的貢獻。
傳統的縫紉機是通過針帶動線将兩塊布縫合在一起,盡管有種種優點,但也有一個很大的缺點。即在穿針引線的過程中,布料被刺破了,而且布與布之間并沒有結合,隻是靠一根細線将他們綁在一起。這樣布容易被拉破,線也容易斷。對于熱塑性布料,熱風焊或其他直接的加熱方式,可以将兩塊布縫合在一起,而且不用針線。但缺點是焊接溫度不易控制,焊接速度慢。
超聲波應用于服裝行業已有近二十年的曆史了,應用領域有布料裁剪,花邊切割,服裝縫合,貼膠,鑲珠片等。所有這些超聲波設備都有一個共同的特點,它利用的是超聲波的縱向振動。縱向振動的超聲波焊接系統有二個很大的弱點:其一是體積大,而且要垂直于縫紉面闆安裝,造成整機體積龐大,笨重。其二是在做切割和焊接時,超聲波焊頭的運動方向與布料的運動方向不一緻,不同步,造成布料拉伸或起皺,會嚴重影響布料的切割和焊接精度。因此,超聲波縱向振動系統一般以布料的切割爲主,很少用于布料縫合(即焊接)。
超聲波無縫縫紉技術巧妙地運用超聲彎曲振動的原理,将高頻超聲波縱向振動子的長度,轉換成了彎曲振子的直徑。而且振動方向也旋轉了90o,将縱向振動轉換成了圓盤焊頭的徑向振動,安裝方式也從垂直布料安裝轉變成了平行布料安裝。這既大大縮小了振動系統本身的體積,更使得安裝尺寸更是有極大的減少,整機美觀,體積減小,重量也大大減輕了。更爲可喜的是,彎曲園盤振動系統的輸出端是一個橫向超聲波振動,焊頭繞自身軸心旋轉。隻需将壓輪壓在焊頭的圓柱面上,使其與焊頭同步旋轉。被加工的布料被焊頭和壓輪牽引,并在它們之間通過。布料在超聲波的作用下發熱融化,兩層或更多層布料粘接在一起,從而達到焊接布料的目的。它具有焊接速度快,精度高,焊縫漂亮,能耗低,操作簡單的特點。就可達到縫合的目的。這裏焊頭和壓輪的旋轉完全是同步同向的,沒有速度差和角度差,不會造成布料的拉伸、扭曲或變形,精度極高。布料在超聲波的作用下發熱融化,兩層或更多層布料粘接在一起,從而達到縫合布料的目的。若把壓輪換成刀輪,就組成一台完美的切割封邊機,在将布料切割的同時,又将切邊熱熔封口。它具有焊接切割速度快,精度高,焊縫漂亮,體積小,能耗低,無噪音等等特點。代表了超聲波切割縫紉機的發展方向。
正因爲超聲波無縫縫紉機芯擁有諸多優點,決定了它對超聲波振動系統的設計計算,材料選擇,結構設計,加工制作,測試調整等各方面都有很高的技術要求。

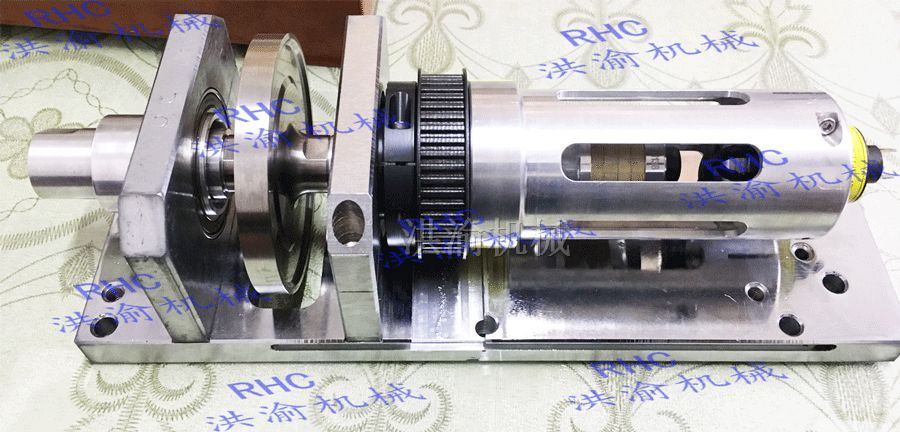

無縫縫紉機芯由35k超聲波縱向振動換能器,第一節變幅杆,圓盤型焊頭,第二節變幅杆,配套專用驅動電源構成。它的工作原理是超聲波驅動電源将市電轉換成35k高頻高電壓交流電流,輸給超聲波換能器。超聲波換能器其實就相當于一個能量轉換器件,它能将輸入的電能轉換成機械能,即超聲波。其表現形式是換能器在縱向作來回伸縮運動。伸縮運動的頻率等同于驅動電源供出的交流電流頻率,即35k,伸縮的位移量在幾微米左右。變幅杆的作用一是固定整個超聲波振動系統,二是将換能器的輸出振幅放大,傳遞給焊頭。焊頭一方面進一步放大振幅,另一方面将縱向伸縮振動轉換成徑向伸縮振動。整機廠家隻要配上機架、壓輪及輔助的結構和控制部件,就是一台完整的超聲波切割縫紉機。
|
